大金中央空调变频控制器的结构及工作原理

工作原理

根据每个室内单元冷(热)负荷的需求，通过室外控制器调整压缩机的运行频率，通过室内控制器对室内环境温度、室内盘管温度、设定温度的分析、计算，来控制每个单元的电子膨胀阀开度，连续高精度调节制冷剂的流量，来满足每个单元不同的需求。同时该控制器通过对各温度、电流、电压等技术参数的采样，分析系统的运行情况，判断系统的运行变化趋势，做出相应的调整，使系统达到最佳的能效比。

结构介绍

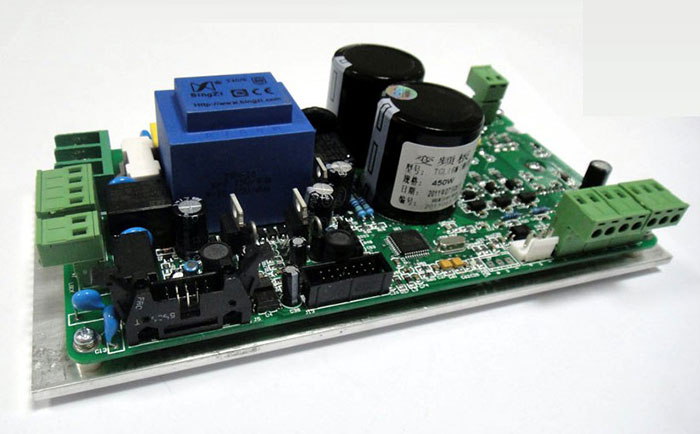

变频空调控制器包括室外机控制器、室内机控制器和液晶遥控器三部分。其中，室外机控制器由控制板、启动电阻、EMC滤波板、智能功率模块、滤波电解电容和功率因数矫正器等构成；室内机控制器由控制板、电源板和启动继电器等构成；遥控器由LCD、单片机、操作键、红外发射电路、电池低电压检测电路及温度传感器等组成。

1、室外机控制器根据室内机指令和室外机传感器信息控制制冷剂循环状态、压缩机驱动状态、四通阀和融霜电磁阀的开断，同时完成与室内机的通讯；

2、室内机控制器根据遥控器所设定的运转模式，对空调器总体进行控制，根据内负荷大小决定压缩机的运转频率，接收和处理遥控器信息并与室外机进行通讯、完成空调系统的模式和室温控制。

3、遥控器完成空调器各种模式、室温、风速、风向设定，并显示当前运行模式、工作状态和当前室温等。
