大金中央空调多联机冷媒配管安装施工规范

冷媒配管施工
1、作业顺序：
按施工图确认管道走向和尺寸→管道支、吊、托架制作安装→管道组件的制作布置→充氮气保护→钎焊→管道吹污→气密试验→补保温→真空干燥

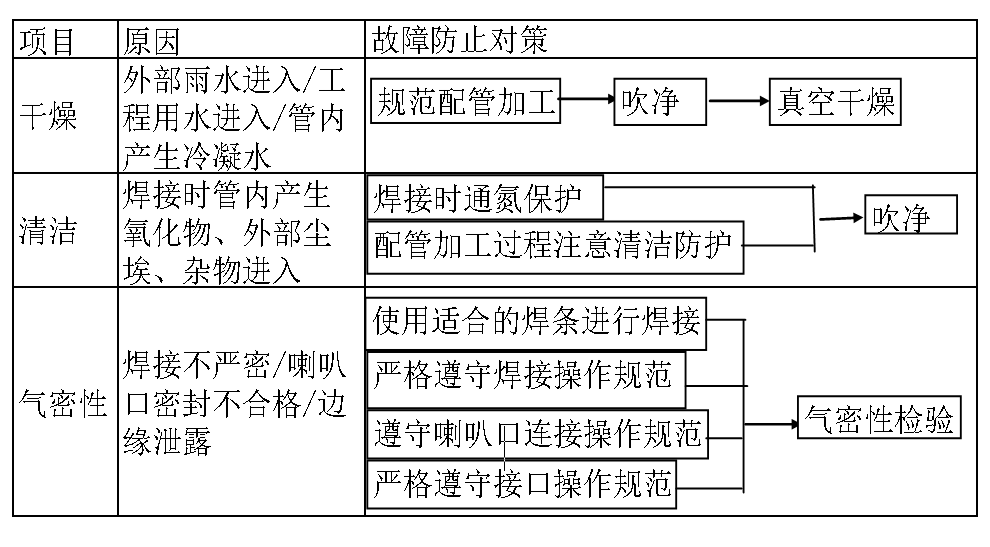

2、冷媒配管三原则

3、冷媒管的固定
（1）横管的固定
空调在运行过程中，会使冷媒配管产生变形（如伸缩和下垂等）：为防止配管损坏，应采用吊架或托架的形式加以支撑（标准见下表）

一般，应将气管与液管并行悬挂，支撑点的间隔距离根据气管的管径选择,由于流动的冷媒会随运转和工况的变化而发生温度差异导致冷媒配管产生热胀冷缩现象，所以不能将保温后的配管完全夹紧，否则可能造成铜管因应力集中而开裂。
（2）立管（竖直管）的加固
根据管道走向，沿墙体进行固定，管卡处使用圆木码代替保温材料，“U”形管卡在木码外固定，木码应进行防腐处理。

4、分歧管组件的安装要求
设置分歧管组件的位置时，应注意：
分歧管不能用三通代替。
必须按照施工图纸和安装说明书确认分歧管组件的型号以及连接的主管和支管的管径。
同一系统并联外机的放置形式：外机放置在同一水平面上，用于外机并联的分歧管也放置在同一水平面上，用于连接连接各平衡管的T型三通也水平放置。
外机并联Y形分歧管放置形式：水平放置
外机并联T形分歧管放置形式：水平放置

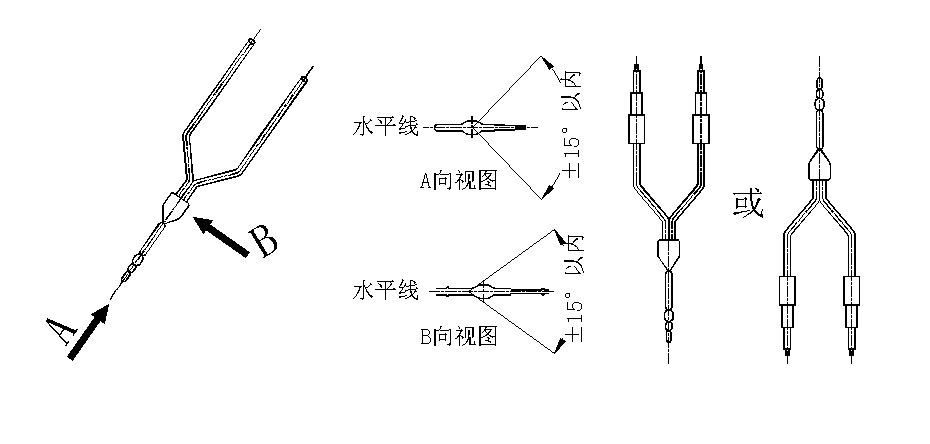

内机连接Y形分歧管放置形式：水平放置／垂直放置

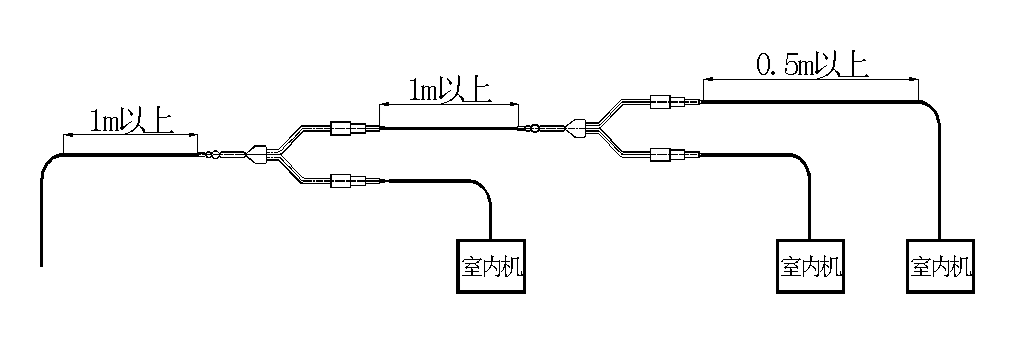

为了保证冷媒分流均匀，安装分歧管组件时应注意其水平直管道的距离。

a.铜管转弯处与相邻分歧管间的水平直管段距离应≥1m。

b.相邻两分歧管间的水平直管段距离应≥1m。

c.分歧管后连接室内机的水平直管段距离应≥0.5m。
