大金VRV变频多联机安装实例分析

更新时间:2020-11-06     来源:深圳大金空调维修中心 【关闭】 阅读:


大金VRV变频多联机安装实例分析

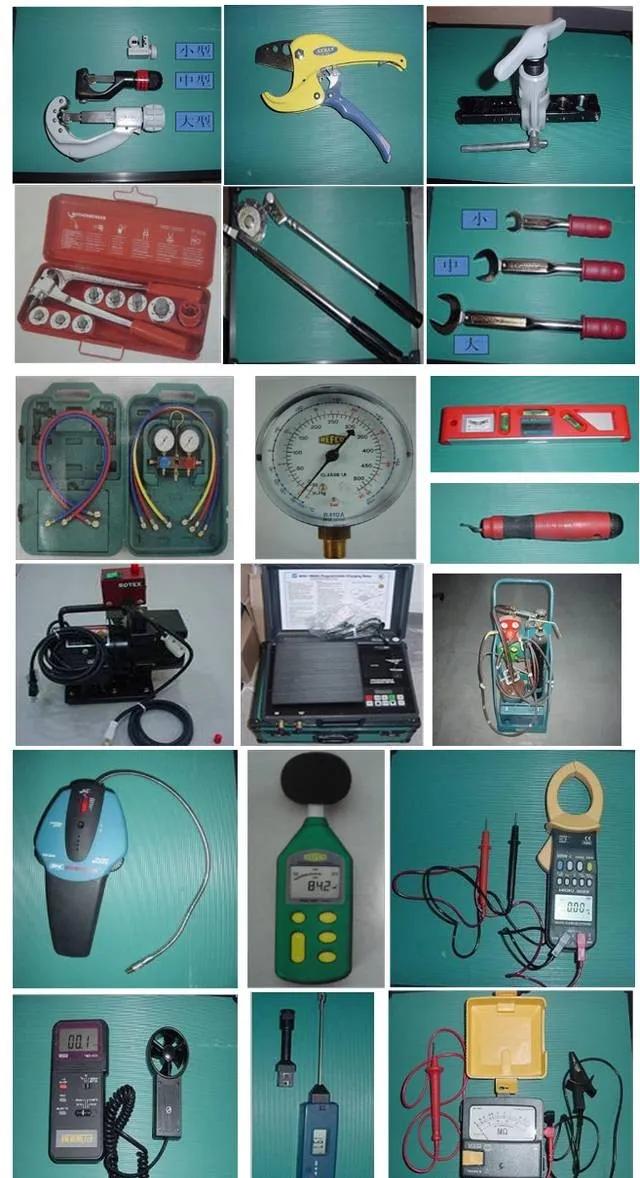

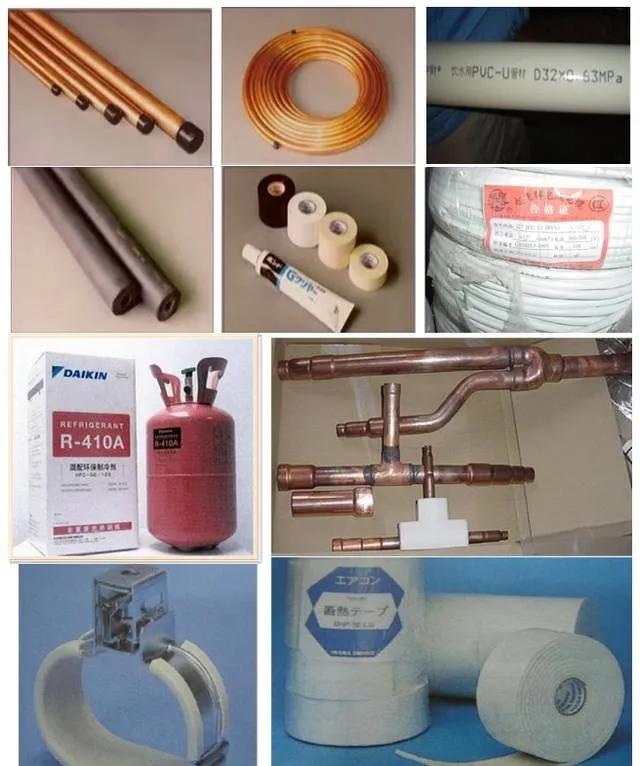

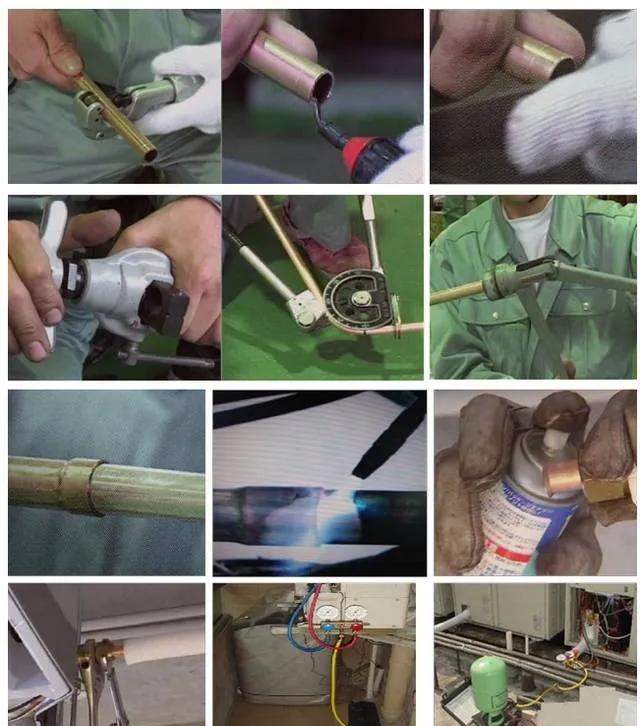

专用工具和材料

1、为确保安装质量,请务必使用空调安装专用工具;

2、为确保安装质量,请务必使用空调安装专用材料;

3、使用空调安装专用工具时,按照使用规范进行操作。

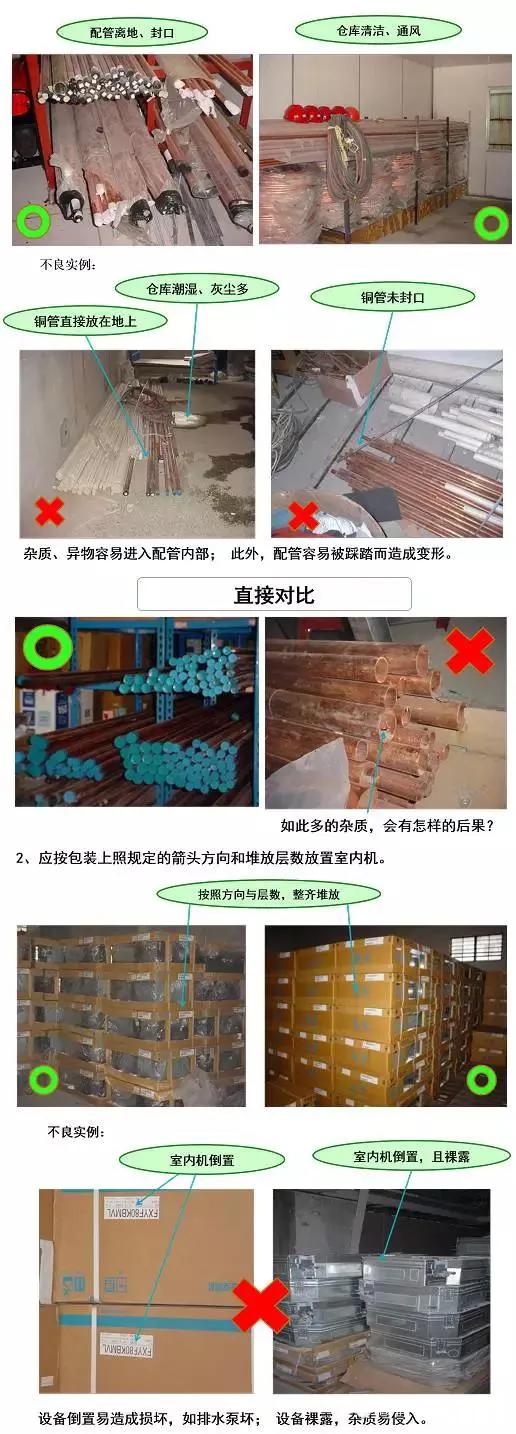

材料及设备保管

要点:

1、仓库内保持清洁、通风状态;

2、配管放在离地约300mm高的支架上,末端必须用盲盖或胶带封口;

3、按包装上照规定的箭头方向和堆放层数放置室内机。

1、为保持配管的清洁、干燥,配管应放在离地约300mm高度的支架上,末端必须用盲盖或胶带封口保护,以防止灰尘、水分侵入管内,仓库内保持清洁、通风状态;

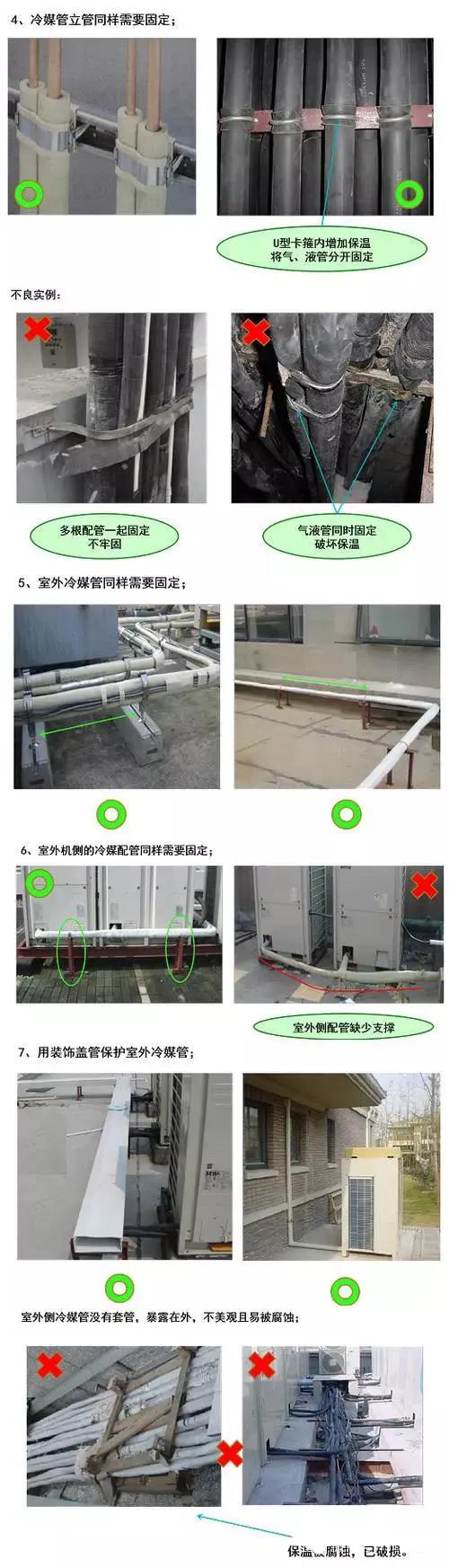

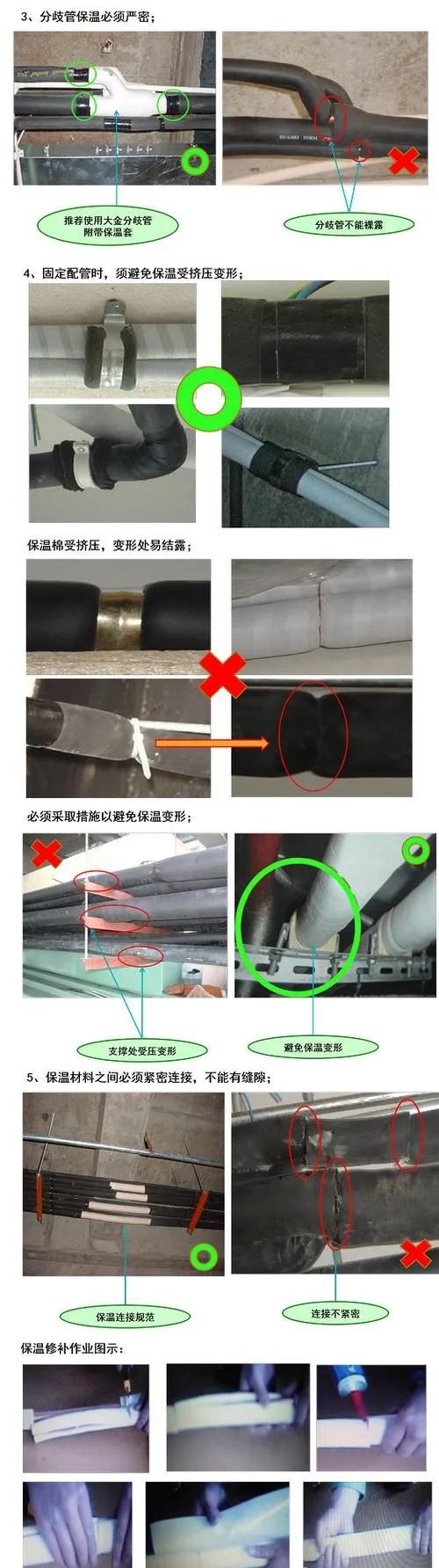

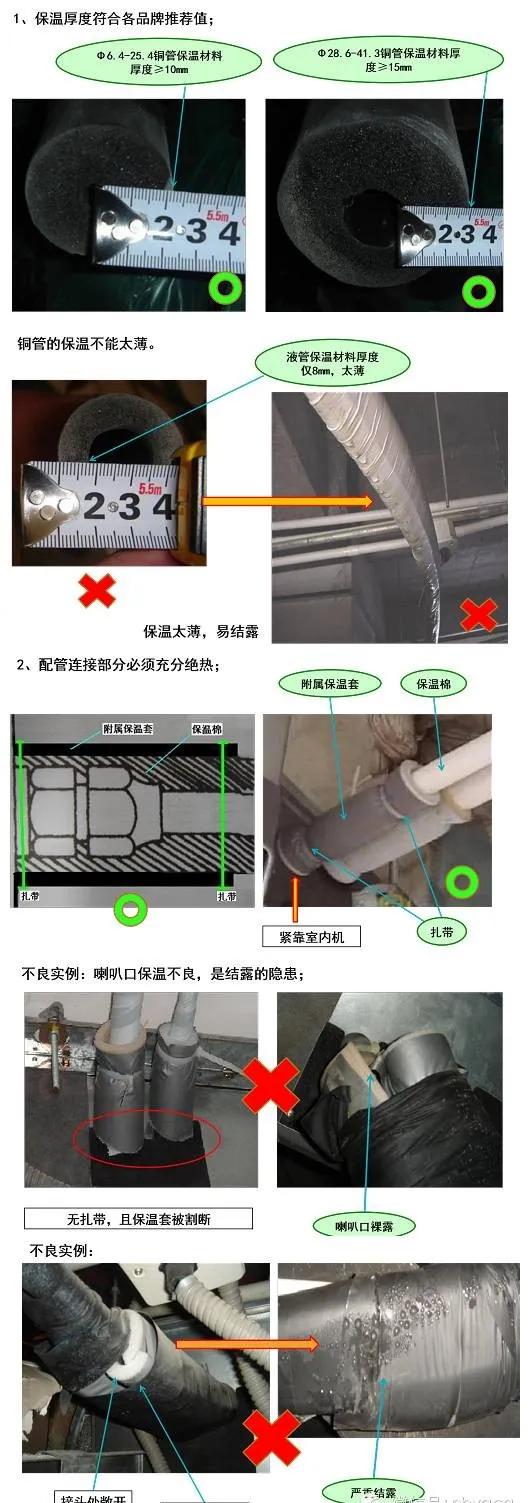

冷媒管安装

要点:

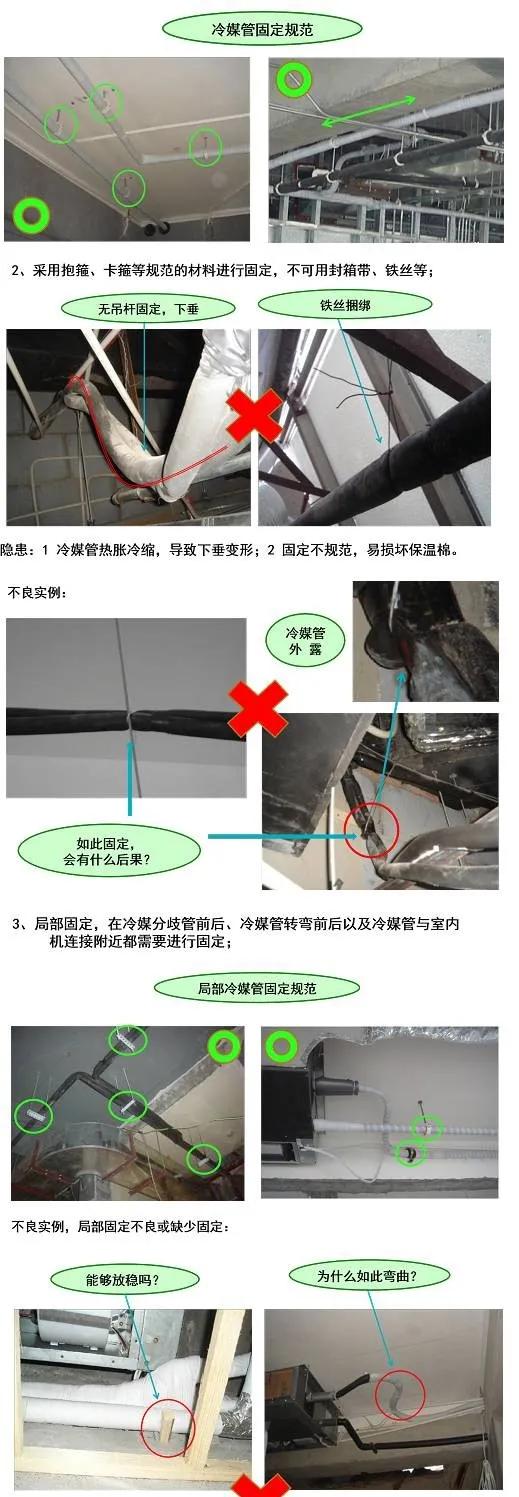

1、Φ6.4~25.4冷媒管的固定间距1.2m以下,Φ25.4以上冷媒管的固定间距1.5m以下;

2、采用抱箍、卡箍等规范的材料进行固定;

3、在分歧管前后、转弯前后以及与室内机连接附近都要固定;

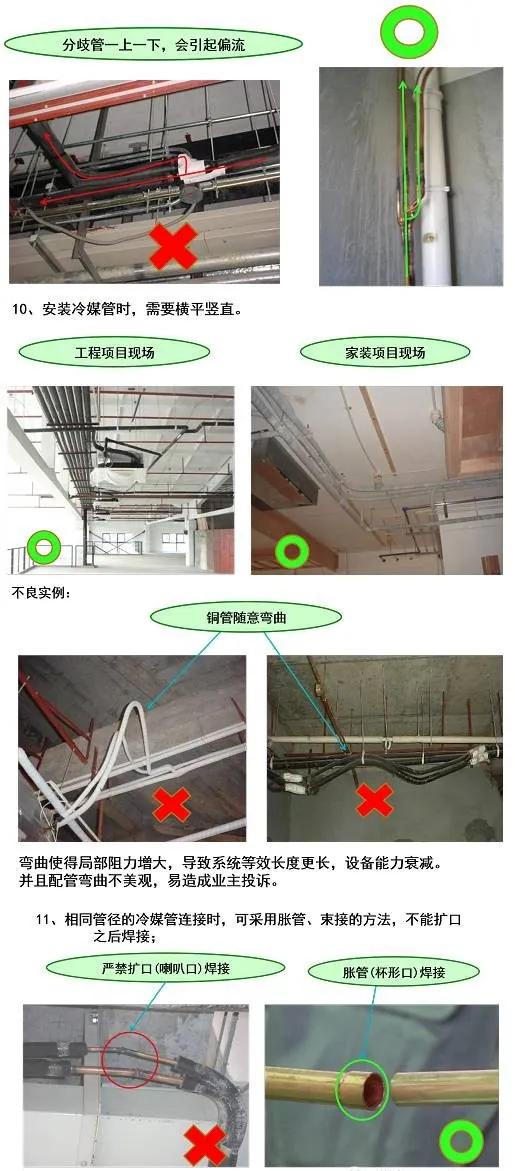

4、分歧管前后至少需要500mm的直行距离,两个分歧管之间也至少需要1000mm间距;

5、安装分歧管时,必须保持在同一水平面内;

6、相同管径的冷媒管连接时,可采用胀管、束接;

7、冷媒管在焊接时需充入氮气,防止冷媒管被氧化;

8、安装冷媒管需横平竖直,并注意封口。

1、Φ6.4~25.4冷媒管的固定间距1.2m以下,Φ25.4以上冷媒管的固定间距1.5m以下。

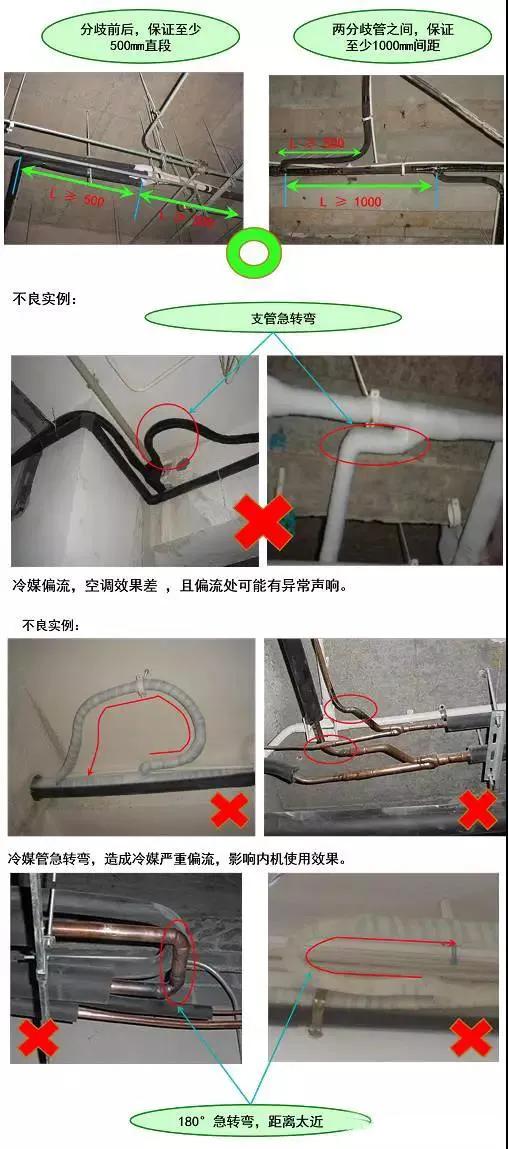

8、在安装分歧管时,必须保证分歧管前后都有≥500mm的直行距离,此外,两个分歧管之间也需要≥ 1000mm的距离;

9、安装分歧管时,必须保持在同一水平面内;

12、冷媒管在安装过程中需注意及时封口,以免杂质侵入;

冷凝水管安装

要点:

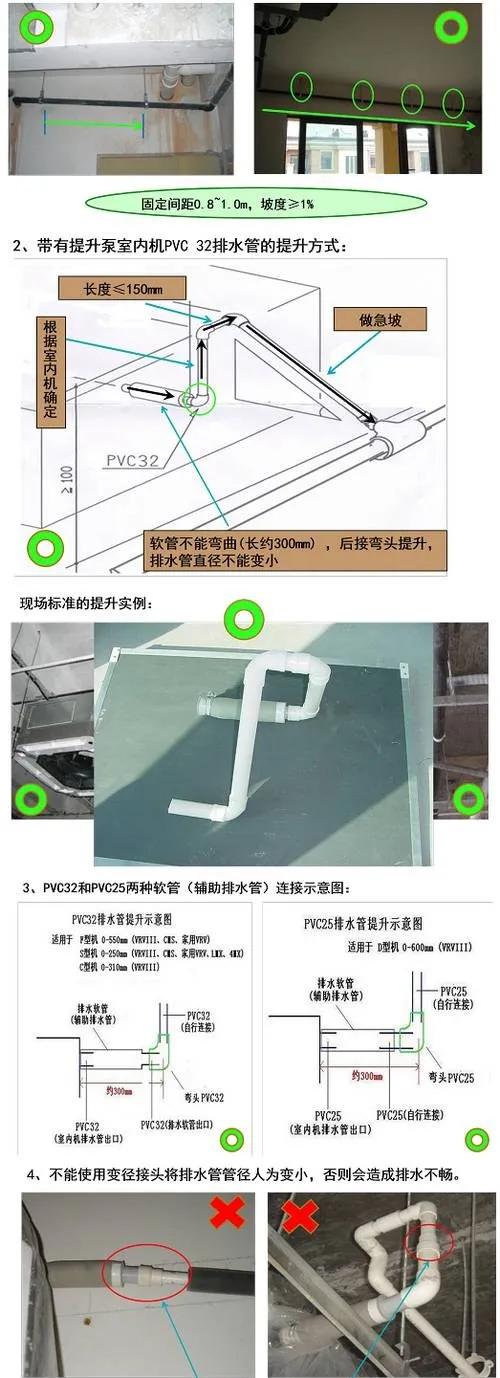

1、冷凝水管需要至少1%的坡度,固定间距为0.8~1.0m;

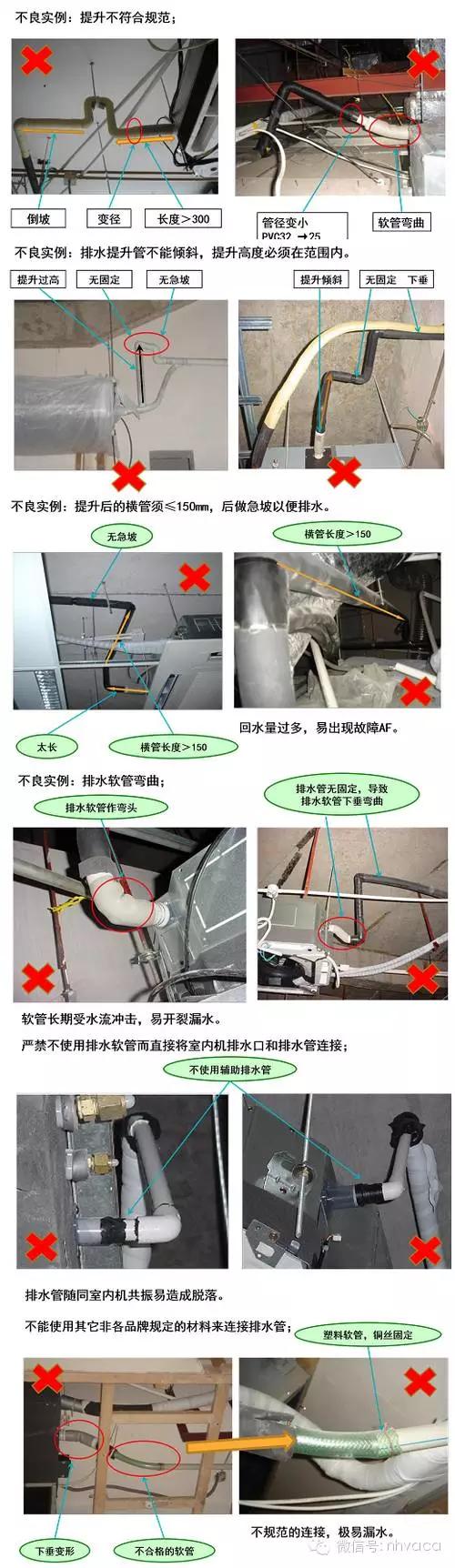

2、有的室内机带有提升泵,安装冷凝水管时须按照标准方式提升;

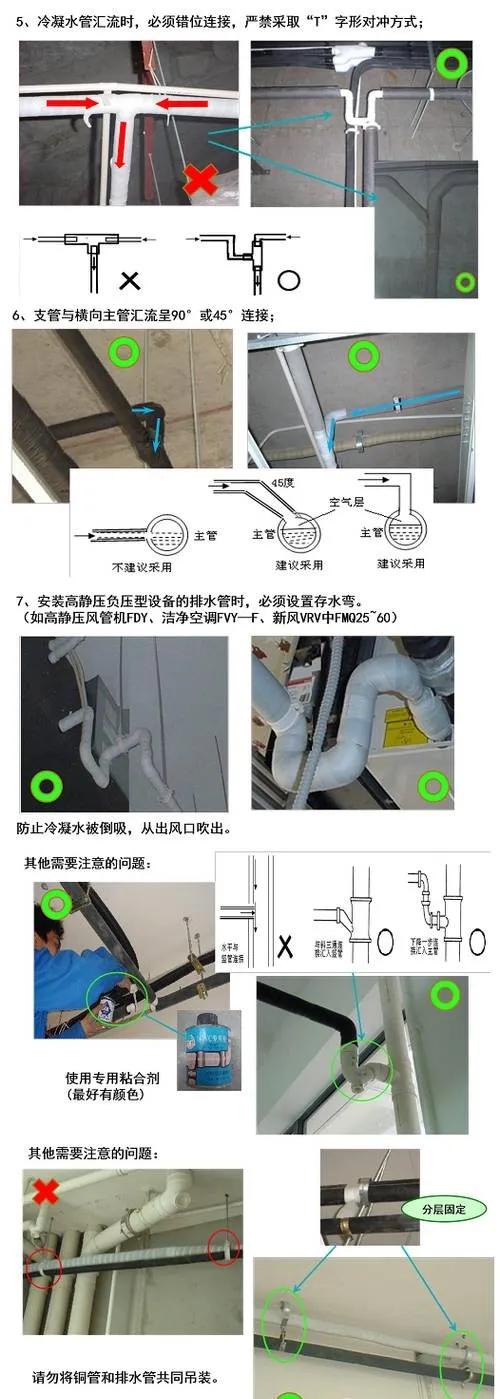

3、冷凝水管汇流时,必须错位连接;

4、支管与横向主管汇流呈90°或45°连接;

5、安装高静压负压型设备的冷凝水管时,必须设置存水弯;

6、冷凝水管与冷媒管须分层固定;

7、排气孔不能朝上;

8、连接冷凝水管时,须使用专用胶水。

1、安装冷凝水管横管时,需要保证至少1%的坡度,固定间距为0.8~1.0m;

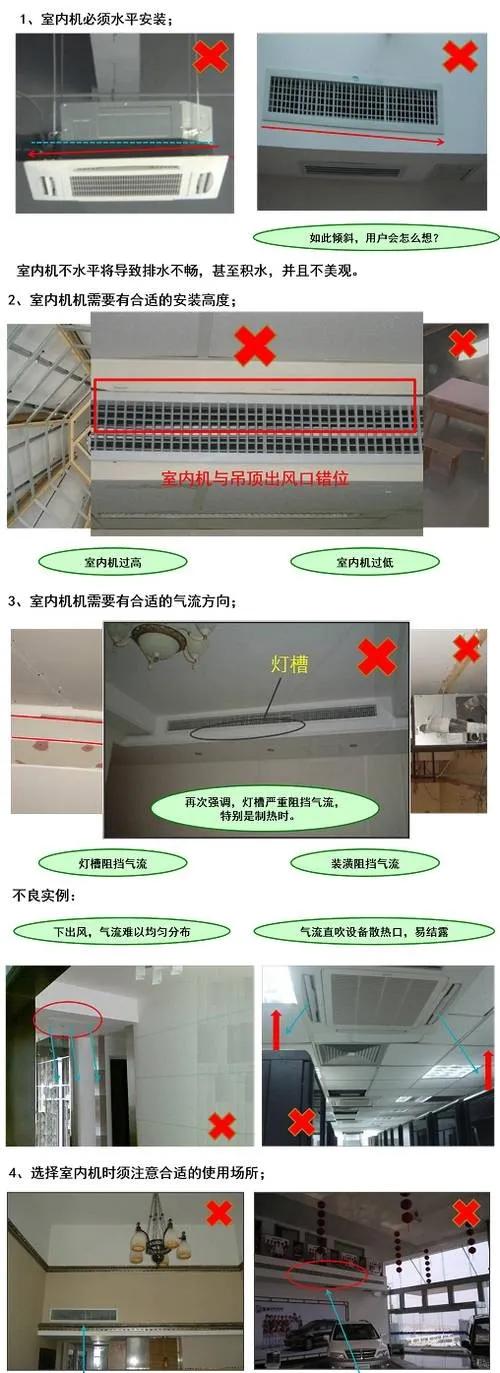

室内机安装

要点:

1、水平安装;

2、合适的安装高度;

3、合适的气流方向;

4、合适的使用场所;

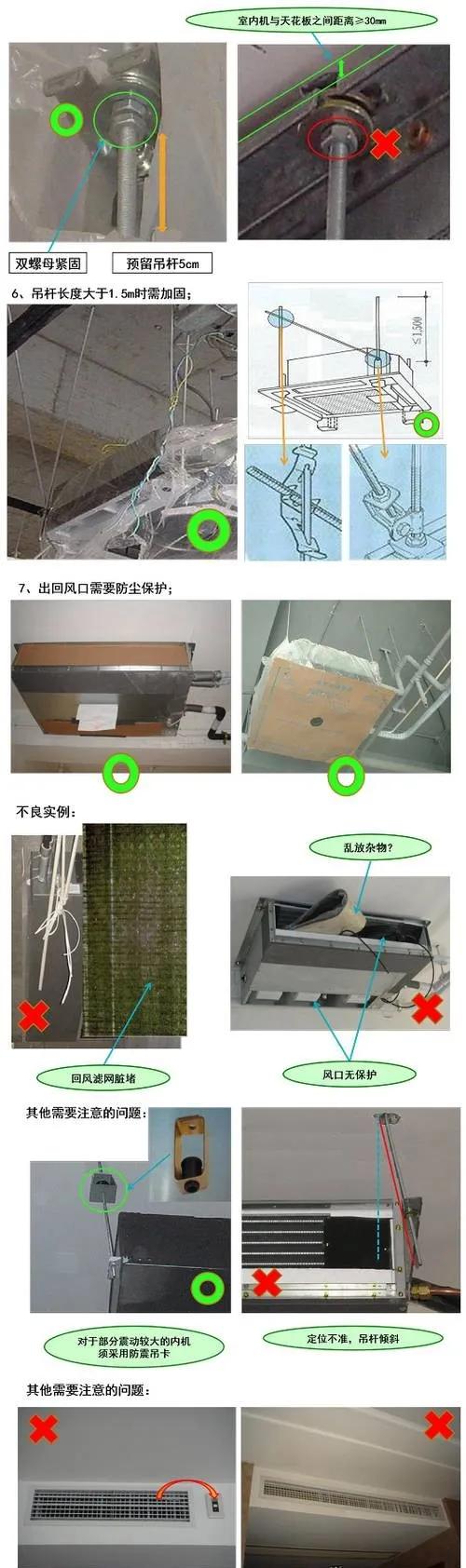

5、吊杆下方采用双螺母固定;

6、吊杆长度大于1.5m时需加固;

7、出回风口需要防尘保护。

5、室内机吊杆下方采用双螺母固定,下方预留吊杆约5cm;

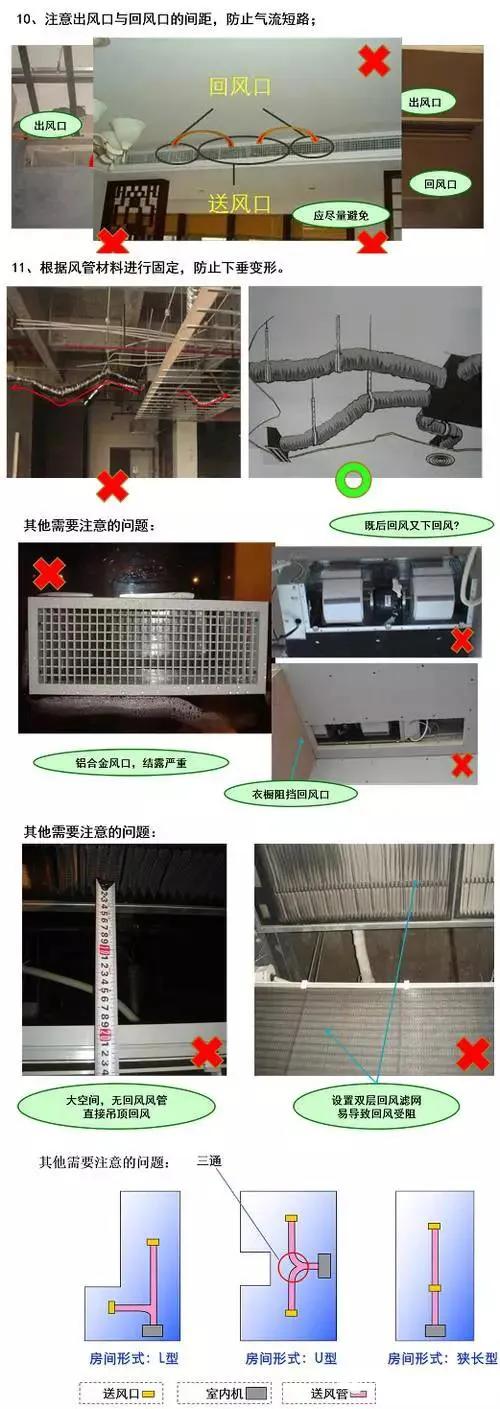

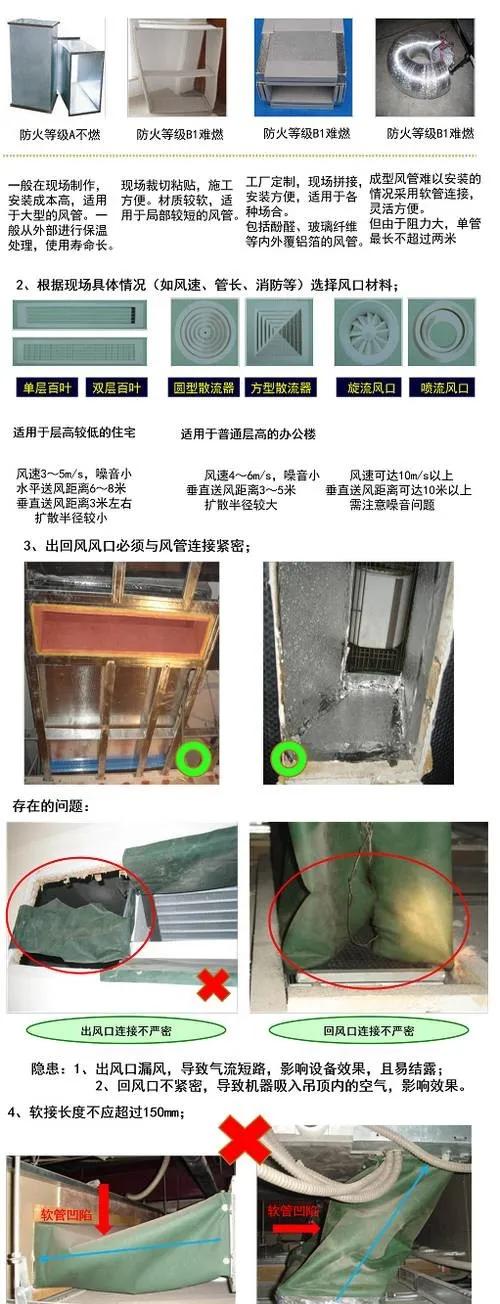

风管连接

要点:

1、根据现场具体情况选择风管材料;

2、结合现场具体情况选择不同形状和材料的出回风口;

3、出回风风口必须与风管连接紧密;

4、根据室内机静压等具体情况确定风管长度;

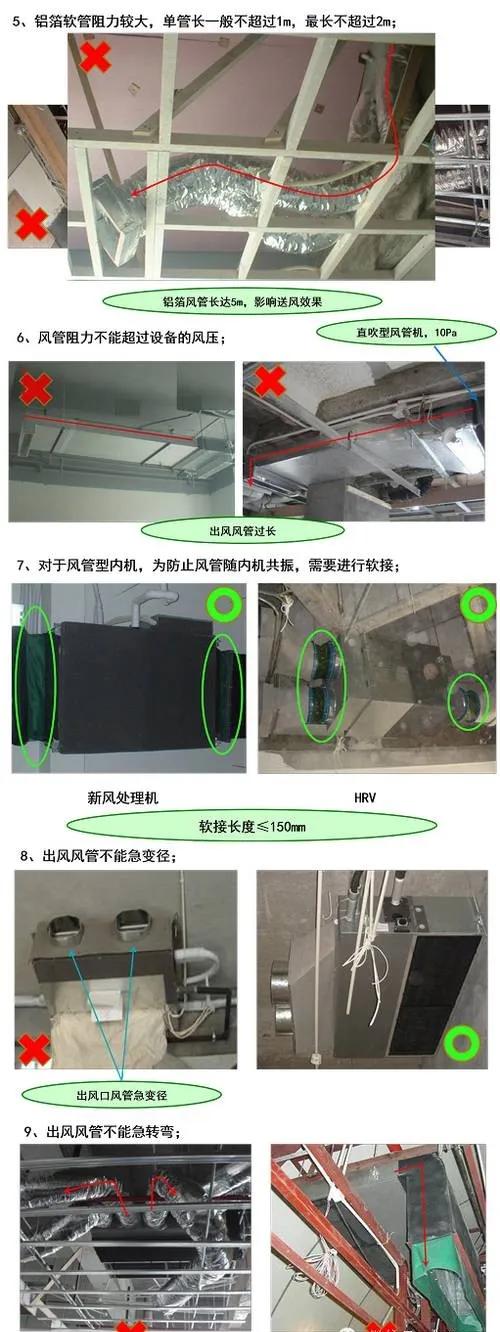

5、为防止共振,应进行软连接;

6、风管不能急转弯出风口不能急变径;

7、注意出风口与回风口的间距,防止气流短路;

8、风管需要固定。

1、根据现场具体情况(如风速、管长、消防等)选择风管材料;

室外机安装

要点:

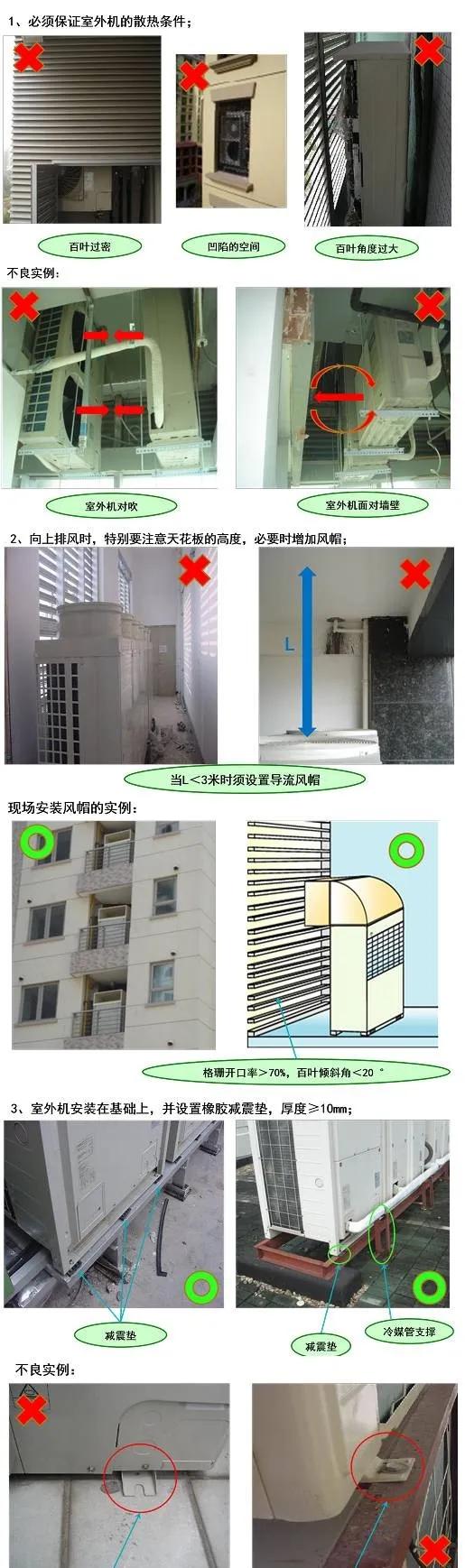

1、必须保证室外机的散热条件;

2、向上排风时,特别要注意天花板的高度,必要时增加风帽;

3、室外机安装在基础上,并设置橡胶减震垫,厚度≥10mm;

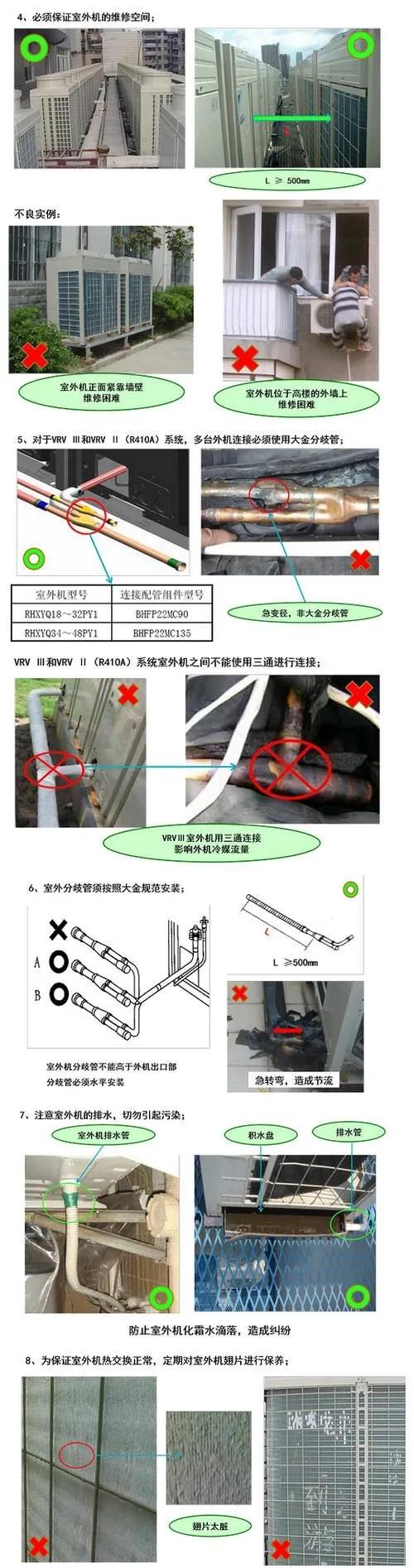

4、必须保证室外机的维修空间;

5、VRVⅢ系统,多台外机之间连接必须使用大金分歧管;

6、室外分歧管须按照各品牌规范安装;

系统作业

要点:

1、气密试验时,必须从气液两管同时加压;

2、气密试验时,R410A系统加压到4.0MPa;

3、气密试验结束后,系统内可保持1MPa左右的压力;

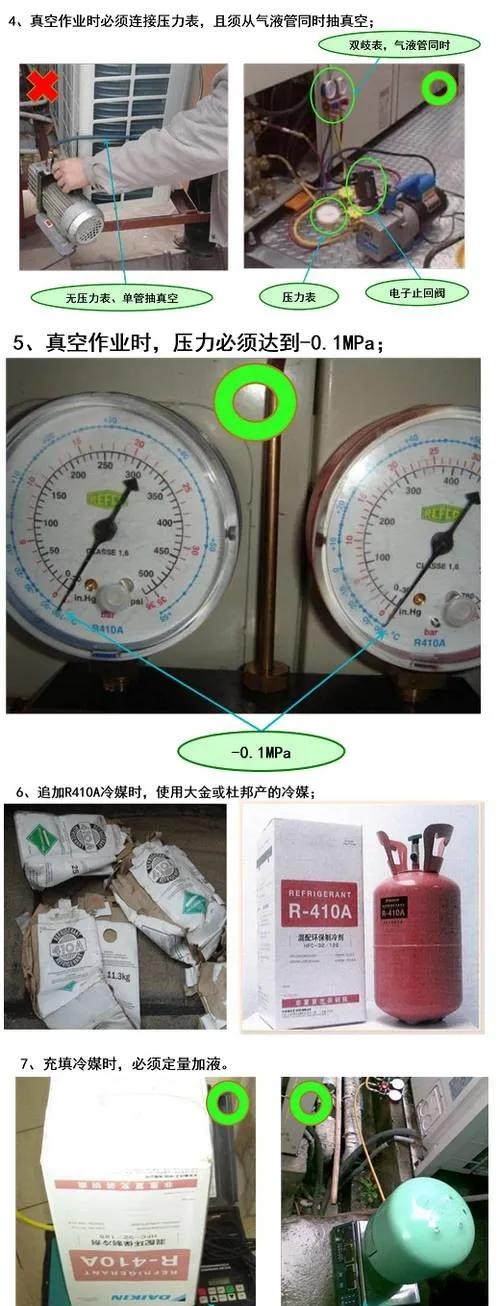

4、真空作业时必须连接压力表,且须从气液两管同时抽真空;

5、真空作业时,压力必须达到-0.1MPa;

6、充填冷媒时,使用质量合格的冷媒;

7、充填冷媒时,必须定量加液。

配线连接

要点:

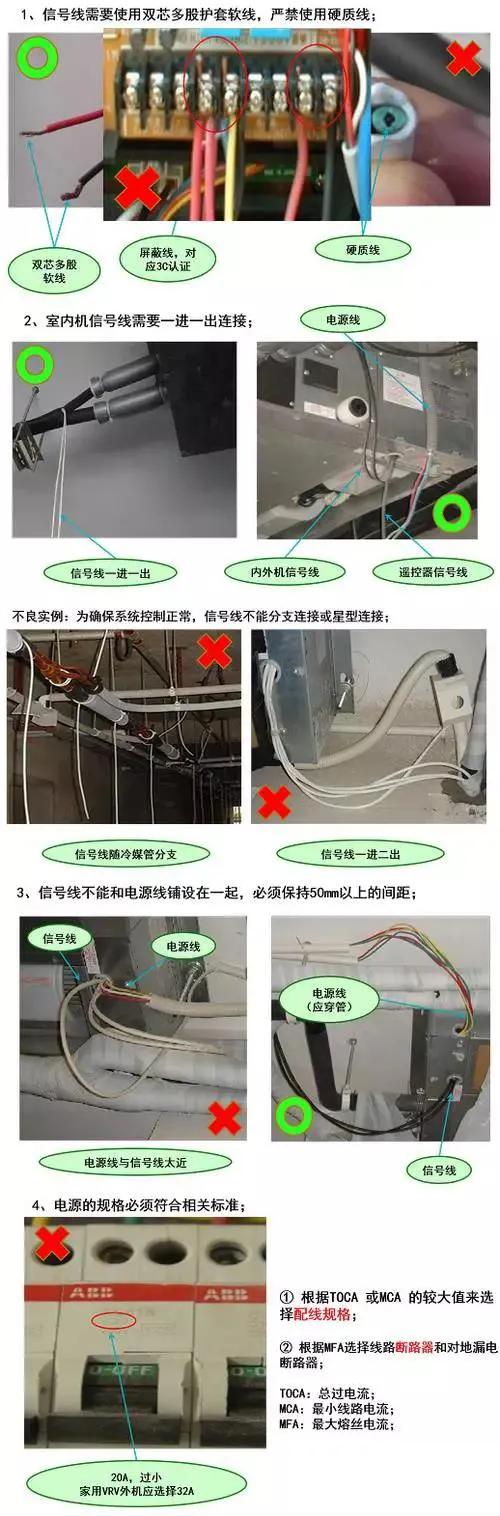

1、信号线需要使用双芯多股护套软线,严禁使用硬质线;

2、室内机信号线需要一进一出连接;

3、信号线不能和电源线铺设在一起,必须保持50mm以上的间距;

4、电源的规格必须符合相关标准;

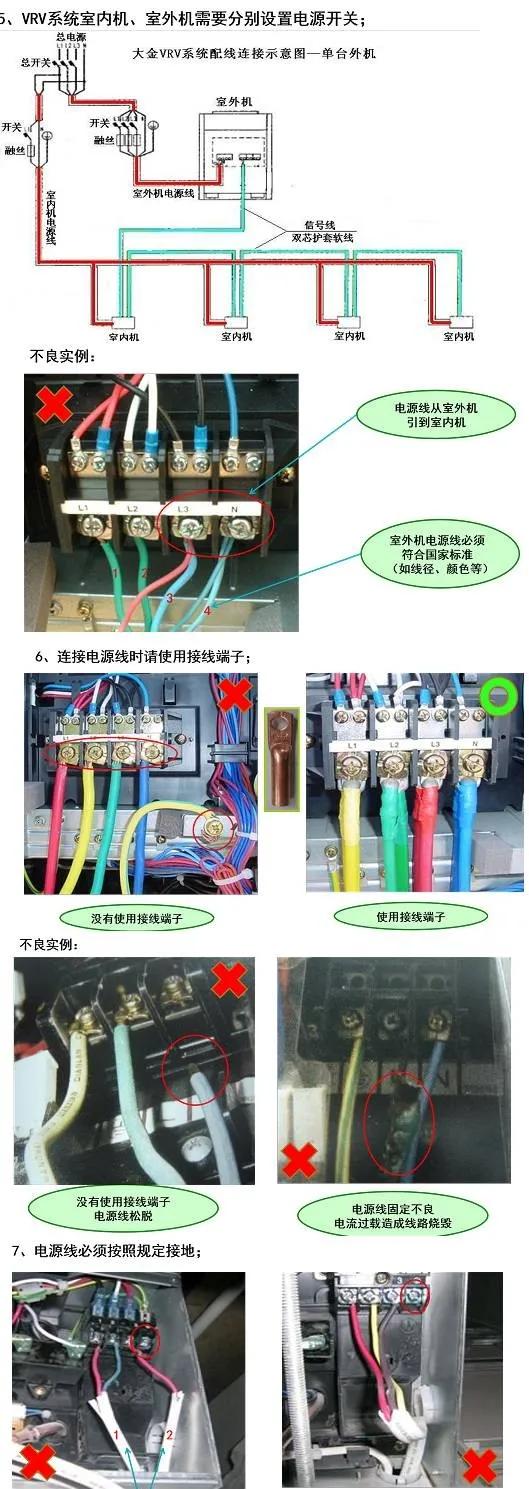

5、VRV系统室内机、室外机需要分别设置电源开关;

6、连接电源线时请使用接线端子;

7、电源线必须按照规定接地;

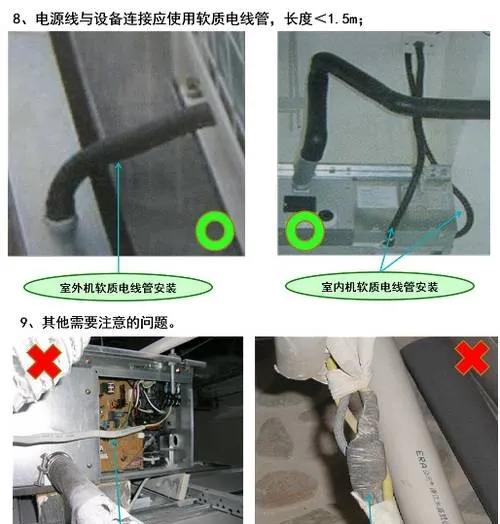

8、配线可根据具体环境穿管布置。
